Phân phối nguồn

Phân phối nguồn là một trong những khu vực quan trọng nhất trong tủ điện. Nguồn có thể bao gồm nguồn AC, nguồn DC 24V, nguồn điều khiển, nguồn cấp cho relay, cảm biến, module I/O, van điện từ hoặc các thiết bị phụ trợ khác. Nếu phần phân phối nguồn không được thiết kế rõ ràng, tủ điện sẽ khó kiểm tra, khó mở rộng và dễ phát sinh lỗi đấu nối.

Terminal block Dinkle có thể được sử dụng để tạo các điểm phân phối nguồn an toàn và gọn gàng. Với các mạch dòng nhỏ và trung bình, cầu đấu rail DIN kết hợp jumper giúp chia nguồn cho nhiều điểm đấu một cách nhanh chóng. Với các mạch có dòng lớn hơn, có thể chọn các dòng cầu đấu có tiết diện dây và dòng điện định mức phù hợp để đảm bảo khả năng chịu tải.

Trong các tủ điều khiển, nguồn 24VDC và 0VDC thường cần phân phối đến nhiều thiết bị. Việc dùng terminal block kết hợp thanh nối giúp giảm số lượng dây đấu chồng, hạn chế tình trạng nhiều dây kẹp chung vào một điểm, đồng thời giúp việc đo kiểm điện áp tại từng nhánh dễ dàng hơn. Đối với nguồn AC hoặc các mạch công suất, cần lựa chọn terminal block theo đúng dòng điện, điện áp và tiết diện dây thực tế.

Ngoài ra, các dòng busbar terminal hoặc terminal công suất cũng có thể được dùng trong những ứng dụng phân phối nguồn yêu cầu dòng lớn hơn. Khi thiết kế, kỹ sư cần kiểm tra kỹ thông số IEC của từng mã sản phẩm, bao gồm dòng định mức, điện áp định mức, tiết diện dây, vật liệu cách điện và phụ kiện đi kèm.

Một hệ thống phân phối nguồn tốt sẽ giúp tủ điện vận hành ổn định, giảm lỗi đấu nối và thuận tiện hơn khi cần nâng cấp hoặc bảo trì.

Ví dụ thực tế tại Điện An Sơn

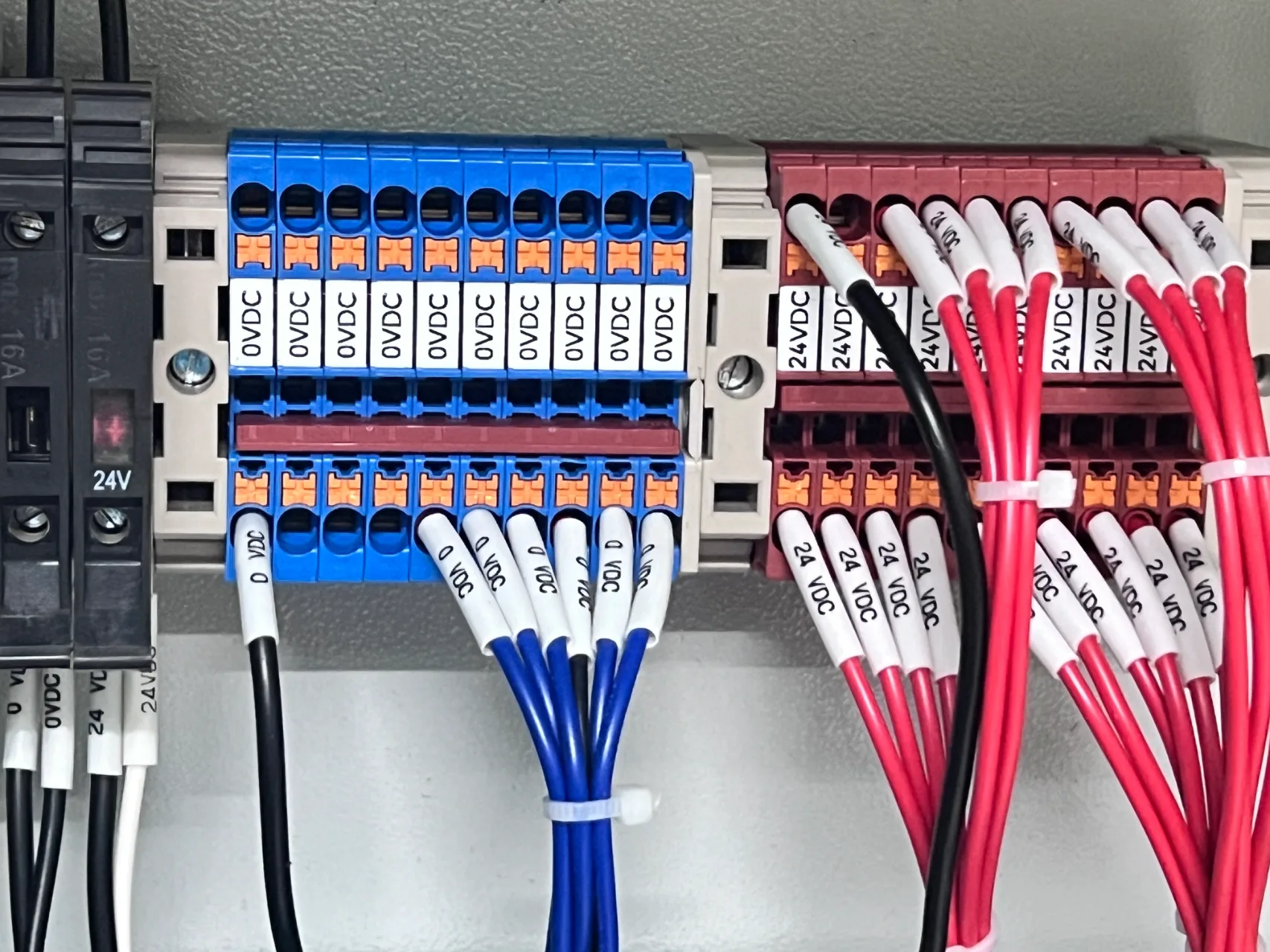

Dưới đây là một cụm phân phối nguồn 0VDC/24VDC được Điện An Sơn lắp thực tế cho tủ điện khách hàng, ghép từ các cầu đấu tiêu chuẩn của Dinkle thay vì đặt hàng một khối đúc riêng:

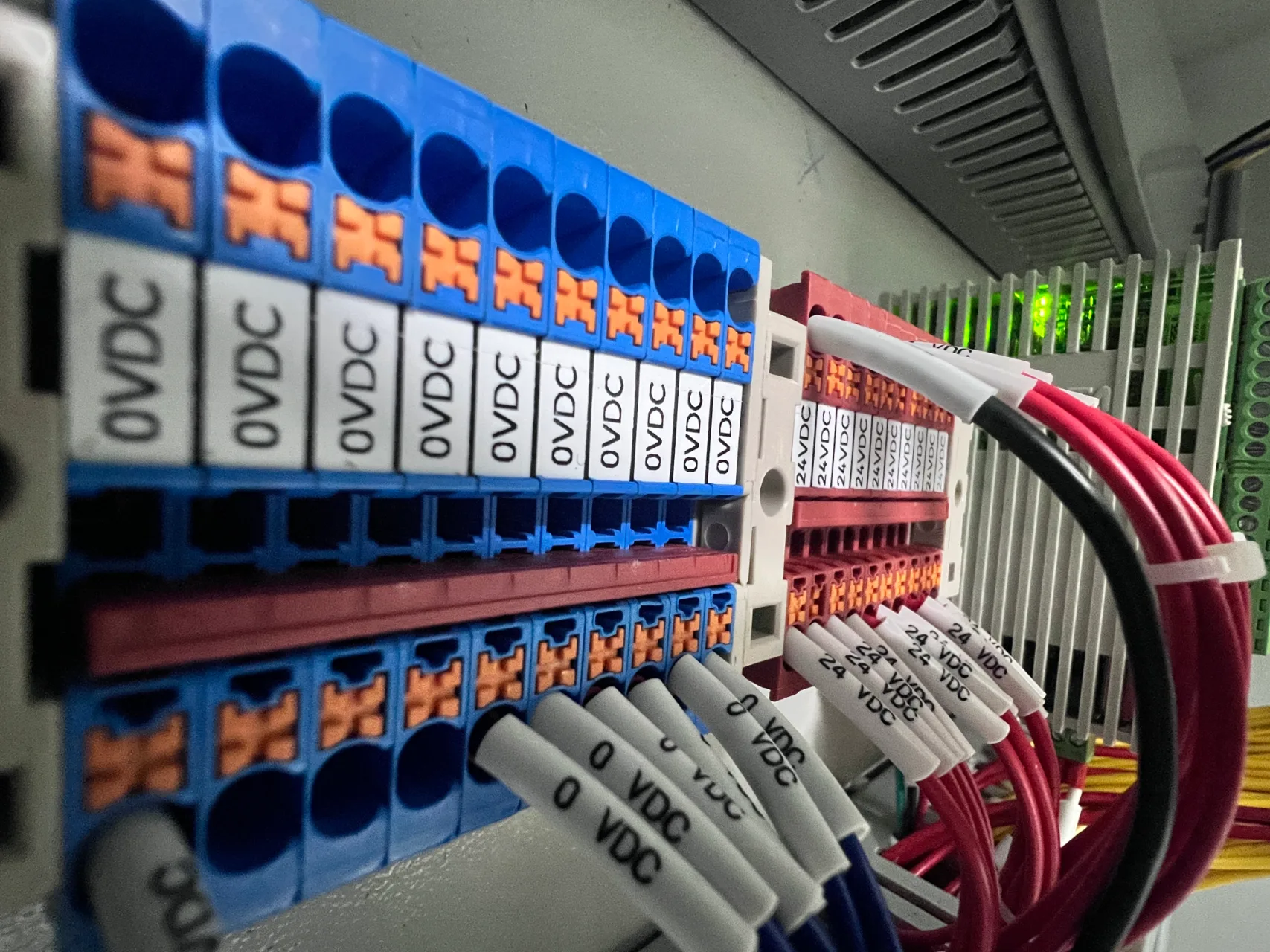

Khối bên trái (xanh dương, nhãn "0VDC") dùng cầu đấu DP2.5N-BL, khối bên phải (đỏ, nhãn "24VDC") dùng DP2.5N-RD — cùng 1 mã DP2.5N push-in nhưng khác màu vỏ để phân biệt cực tính ngay bằng mắt thường, tránh đấu nhầm khi bảo trì. Mỗi vị trí được lắp 1 dây vào, nhiều dây ra, tạo thành điểm chia nguồn cho nhiều thiết bị trong tủ.

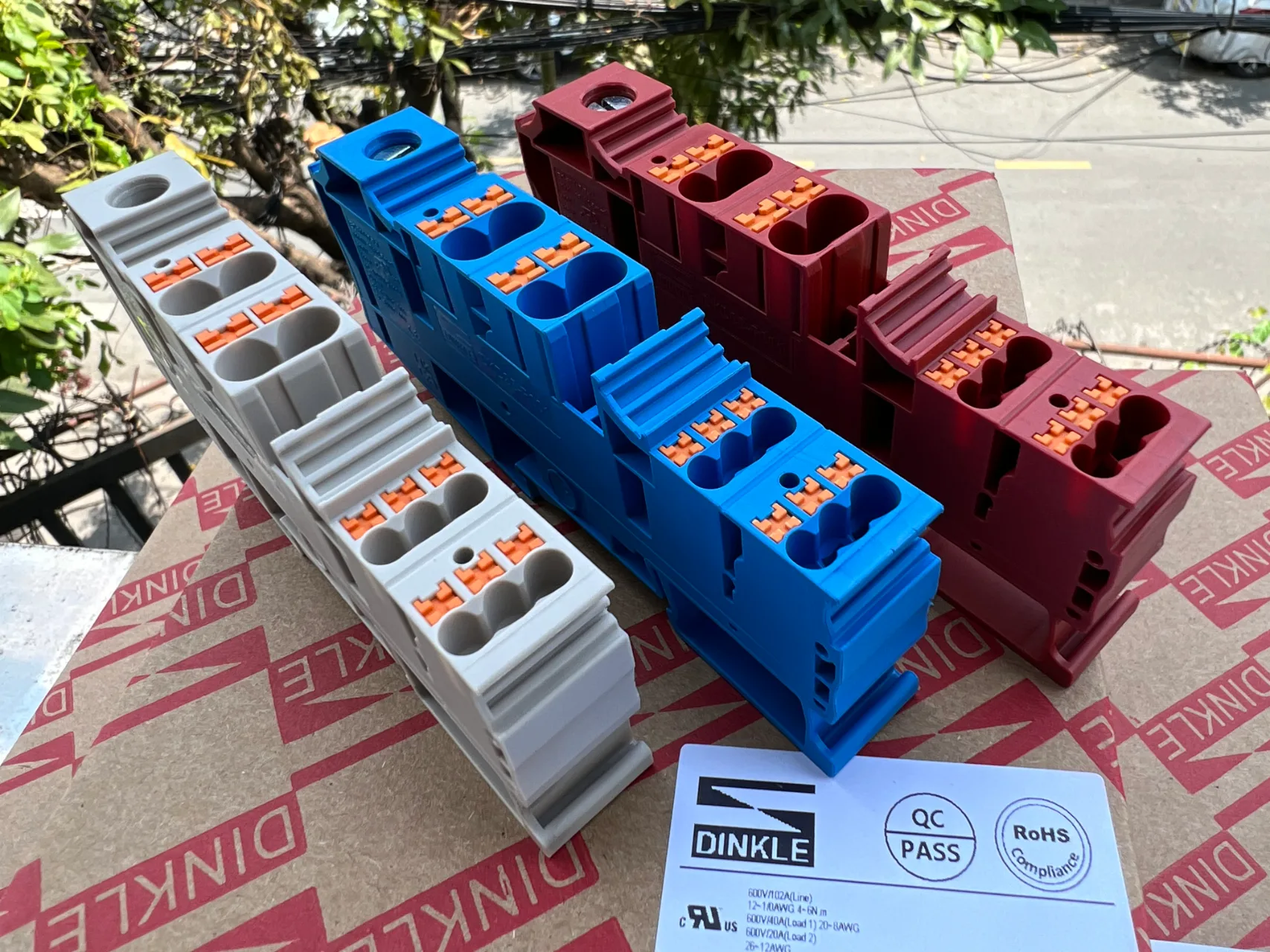

Với các mạch cần dòng tải lớn hơn (cấp nguồn động lực cho motor, quạt hút, máy thổi khí...), Điện An Sơn dùng dòng cầu đấu động lực DKD35-P001 (1000V, 105A) và DPD10-P001 (1000V, 57A) — chịu dòng cao hơn hẳn DP2.5N thông thường, phù hợp làm điểm gốc phân phối trước khi chia nhỏ ra các nhánh tải.

Mỗi cụm đều được dán nhãn in sẵn (VD "CẤP NGUỒN CHO QUẠT HÚT", "CẤP NGUỒN MOTOR MÁY THỔI KHÍ", "POWER SUPPLY 24VDC/0VDC") ngay trên cầu đấu, giúp thợ điện tra cứu nhanh khi lắp đặt hoặc sửa chữa mà không cần mở bản vẽ.

Cách làm này áp dụng được cho cả nguồn DC (0VDC/24VDC), nguồn AC 1 pha và 3 pha (L1/L2/L3/N) — chỉ cần chọn đúng mã cầu đấu theo điện áp/dòng điện thực tế của từng nhánh tải.

Gợi ý sản phẩm liên quan: DK series, DKM series, DKZ busbar terminal, jumper, end clamp, marker, DP2.5N-BL, DP2.5N-RD, DKD35-P001, DPD10-P001.
